Контроллер оптопар AG7 c датчиками поставляется полностью настроенной и не нуждается в дополнительных настройках за исключением адаптации программного функционала платы в рамках объекта.

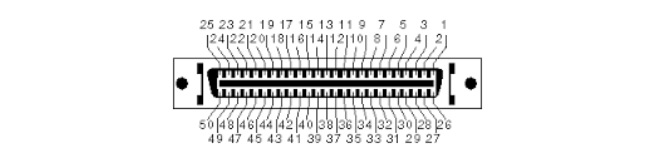

Для подключения внешнего оборудования к плате необходимо воспользоваться нижеприведенной схемой:
Описание каналов платы AGRG-IO-16/8-WD представлено в таблице:
|
Контакт |
Применение |
Контакт |
Применение |
| 1 | Реле 1 (+) | 26 | Луч (Датчик) 5 |
| 2 | Реле 1 (–) | 27 | Луч (Датчик) 5 |
| 3 | Реле 2 (+) | 28 | Луч (Датчик) 6 |
| 4 | Реле 2 (–) | 29 | Луч (Датчик) 6 |
| 5 | Реле 3 (+) | 30 | Луч (Датчик) 7 |
| 6 | Реле 3 (–) | 31 | Луч (Датчик) 7 |
| 7 | Реле 4 (+) | 32 | Луч (Датчик) 8 |
| 8 | Реле 4 (–) | 33 | Луч (Датчик) 8 |
| 9 | Реле 5 (+) | 34 | Луч (Датчик) 9 |
| 10 | Реле 5 (–) | 35 | Луч (Датчик) 9 |
| 11 | Реле 6 (+) | 36 | Луч (Датчик) 10 |
| 12 | Реле 6 (–) | 37 | Луч (Датчик) 10 |
| 13 | Реле 7 (+) | 38 | Луч (Датчик) 11 |
| 14 | Реле 7 (–) | 39 | Луч (Датчик) 11 |
| 15 | Реле 8 (+) | 40 | Луч (Датчик) 12 |
| 16 | Реле 8 (–) | 41 | Луч (Датчик) 12 |
| 17 | Луч (Датчик) 1 | 42 | Луч (Датчик) 13 |
| 18 | Луч (Датчик) 1 | 43 | Луч (Датчик) 13 |
| 19 | Луч (Датчик) 2 | 44 | Луч (Датчик) 14 |
| 20 | Луч (Датчик) 2 | 45 | Луч (Датчик) 14 |
| 21 | Луч (Датчик) 3 | 46 | Луч (Датчик) 15 |
| 22 | Луч (Датчик) 3 | 47 | Луч (Датчик) 15 |
| 23 | Луч (Датчик) 4 | 48 | Луч (Датчик) 16 |
| 24 | Луч (Датчик) 4 | 49 | Луч (Датчик) 16 |
| 25 | + 12V (Выход) | 50 | GND (Земля) |
К шлейфу, идущему в комплекте поставки, к контактам, обозначенным (см. таблицу) как «Реле», припаиваются соединительные провода от исполнительных устройств. К контактам, обозначенным как «Луч» (см. таблицу), припаиваются соединительные провода от датчиков.
Перед подключением внешнего разъема с шлейфом к плате убедитесь, что видеосервер отключен от сети питания.
Примеры подключения типового оборудования
Пример подключения реле
Пример подключения луча
Подключение аппаратного таймера перезагрузки Watchdog
